韓國星宇S.W.C SW-1系列

服務項目：韓國星宇S.W.C SW-1系列

點擊次數：32471 次

詳細信息：

東莞市愛多電子有限公司銷售韓國星宇S.W.C各系列溫度保險絲，該產品認證齊全，品質穩定，優勢庫存，歡迎采購。

產品介紹

SWC溫度保險絲是溫度感應回路切斷裝置，能感應電器電子產品非正常運作中產生的過熱，從而切斷回路以避免火災的發生。溫度保險絲運作后無法再次使用，只能在熔斷溫度下動作一次。

SW-1系列熱斷路器使用熱穩定-可熔絕緣型有機材料-并通過彈簧作用進行操作。SW-1系列緊湊、高電流容量、對環境敏感溫度和單次超溫操作家用電器保護，電阻加熱冰箱、烤箱等商業機器沸水鍋、熨斗等。

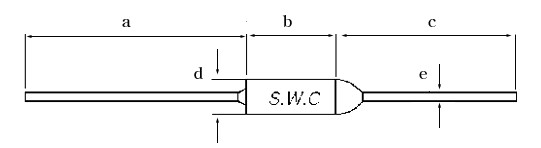

外觀和外形尺寸

尺寸	a	b	c	d	e
long	35.0 ±1.0	10.5 ±0.5	35 ±1.0	4.0 ±0.05	1.0(18AWG)
short	35.0 ±1.0	10.5 ±0.5	18 ±1.0	4.0 ±0.05	1.0(18AWG)
special	9.0 ±64.0	10.5 ±0.5	9.0 ±40.0	4.0 ±0.05	1.0(18AWG)

型號及主要技術參數：

總型號如下：SW-102T 72C, SW-105T 77C, SW-109T 84C, SW-152T 90C,SW-106T 91C,SW-153T 93C, SW-104T 98C,SW-108T 100C, SW-110T 109C, SW-111T 121C, SW-115T 126C,SW-129T 128C,SW-114T 139C, SW-138T 144C, SW-116T 152C, SW-120T 167C, SW-118T 169C, SW-127T 184C, SW-122T 192C,SW-125T 195C, SW-139T 216C, SW-124T 228C,SW-128T 240C.具體的參數以及認證規格請參見下表。

型號	額定動作溫度	實測動作溫度	保持溫度	極限溫度	K-mark	UL	C-UL	VDE	TUV	CCC	PSE
SW-102T	72℃	70+2/-2℃	57℃	200℃	●	●	●	●	●	●	●
SW-105T	77℃	77+0/-4℃	62℃	200℃	●	●	●	●	●	●	●
SW-109T	84℃	84+0/-5℃	69℃	180℃	●	●	●	●	●	●	●
SW-152T	90℃	90+0/-4℃	75℃	180℃	●	●	●	●	○	●	●
SW-106T	91℃	91+0/-4℃	76℃	180℃	●	●	●	●	○	●	●
SW-153T	93℃	93+0/-5℃	78℃	180℃	●	●	●	●	○	●	●
SW-104T	98℃	98+0/-4℃	83℃	190℃	●	●	●	●	●	●	●
SW-108T	100℃	100+0/-5℃	85℃	190℃	●	●	●	●	●	●	●
SW-110T	109℃	109+0/-5℃	94℃	190℃	●	●	●	●	●	●	●
SW-111T	121℃	121+0/-5℃	106℃	200℃	●	●	●	●	●	●	●
SW-115T	126℃	126+0/-4℃	111℃	200℃	●	●	●	●	●	●	●
SW-129T	128℃	128+0/-5℃	113℃	200℃	●	●	●	●	●	●	●
SW-114T	139℃	139+0/-4℃	124℃	200℃	●	●	●	●	●	●	●
SW-138T	144℃	144+0/-5℃	127℃	260℃	●	●	●	●	●	●	●
SW-116T	152℃	152+0/-4℃	137℃	270℃	●	●	●	●	●	●	●
SW-120T	167℃	167+0/-4℃	152℃	280℃	●	●	●	●	●	●	●
SW-118T	169℃	169+0/-5℃	154℃	280℃	●						●
SW-127T	184℃	184+0/-6℃	169℃	220℃	●	●	●	●	●	●	●
SW-122T	192℃	192±3℃	177℃	300℃	●						●
SW-125T	195℃	195+0/-6℃	180℃	300℃	●	●	●	●	●	●	●
SW-139T	216℃	216+0/-6℃	200℃	370℃	●	●	●	●	●	●	●
SW-124T	228℃	228+0/-6℃	200℃	370℃	●	●	●	●	●	●	●
SW-128T	240℃	240+0/-6℃	200℃	370℃	●	●	●	●	●	●	●

UL file NO : E126429 ● = Approved □ = Applied
*Dual Rations(UL approved) - 250V10Aand 125V15A

電氣參數

額定電壓 : 250V, AC (and 125V)

額定電流 :10A(and15A)

頻率 : 50 or 60Hz
最大允許插入電流 : 250V, ac15A
瞬間過載電流 : DC電流脈沖，峰值150 A 接通3 毫秒后間隔10 秒。可至少通過100個循環的測試。

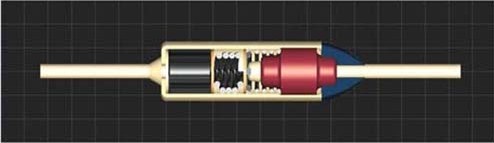

產品構造

定義說明

* 動作溫度(TF, Tf)

在可感應溫度保險絲動作狀態的最小電流通過的情況下，溫度保險絲動作切斷回路時的溫度，根據UL規格1020的規定公差為+ 0,-10 ℃。

* 保持溫度(TH, Tc)

當在額定負載下工作168小時，可維持溫度保險絲導通狀態的最大溫度。

* 額定電流

Tc規定的時間內維持動作溫度不變，能維持溫度保險絲運行的最大電流。

* 插入電流

在規定的回路條件及額定電壓下，溫度保險絲安全切斷的電流量。

* 瞬間過載電流

不損傷溫度保險絲特性的情況下可支撐的支流脈沖（direct-current pulse train ）。

* 額定電壓

為分類溫度保險絲使用的電壓。

印刷標志

在各溫度保險絲的主體上按下列印刷

商標 : S.W.C

編號 : SW - 1XXT

電氣參數: 電壓(250 V), 電流(10 A) , 熔斷溫度 (℃)

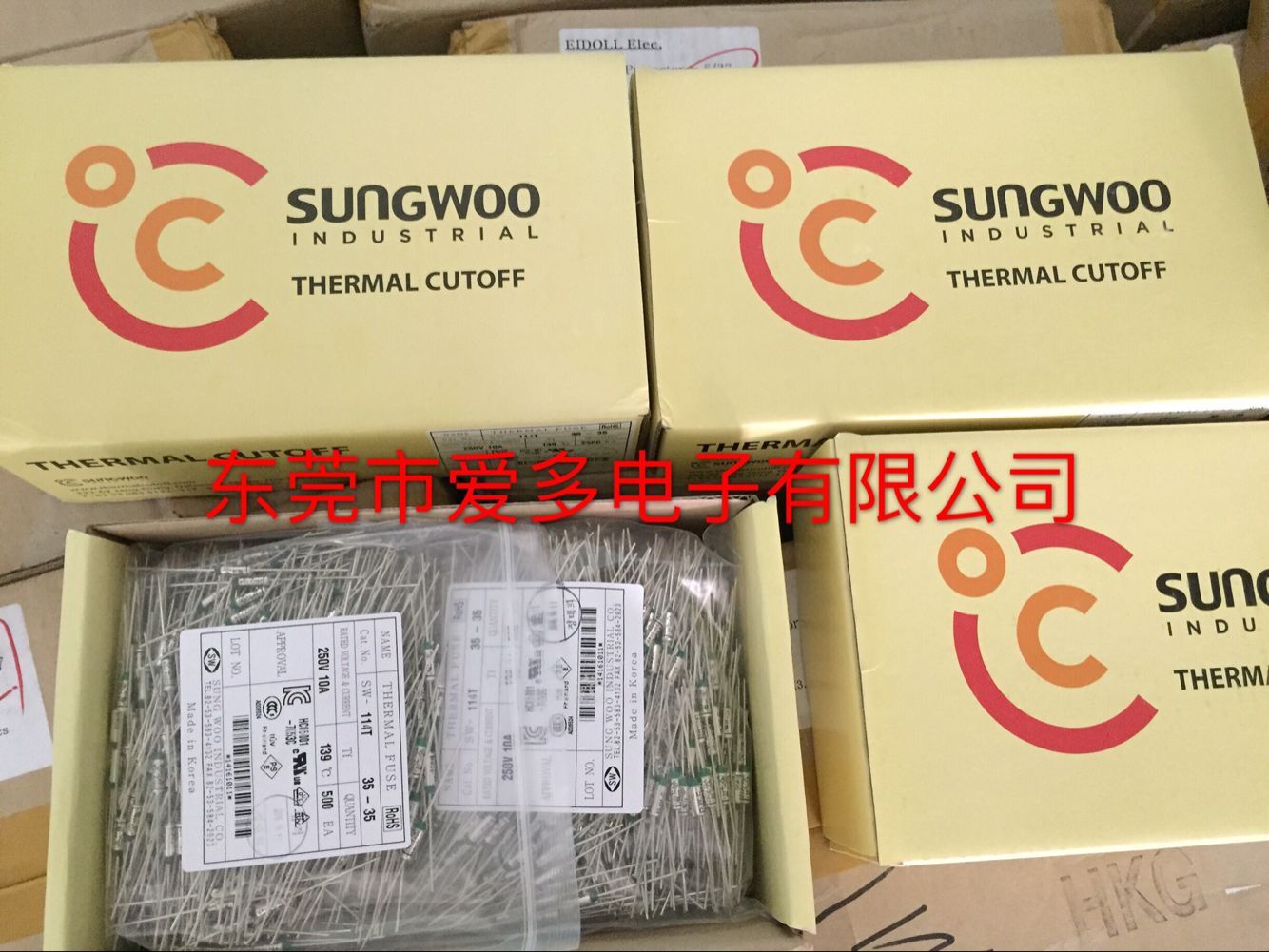

包裝

每500只產品為一個小包裝單位，每5小包產品為一個大包裝單位，計2500PCS。
